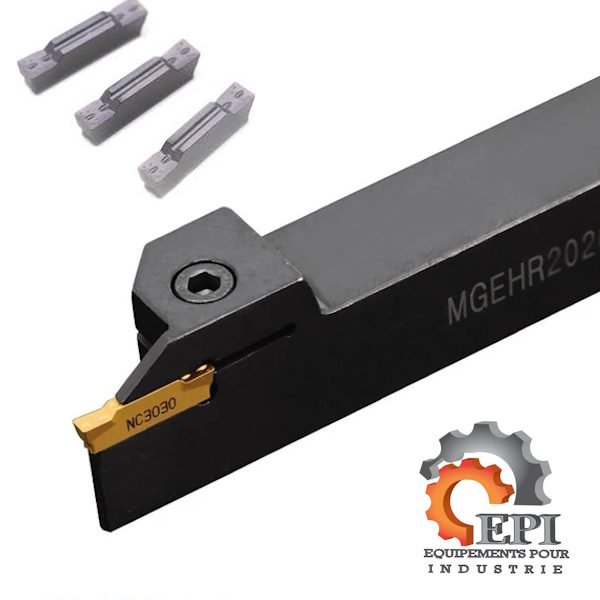

Porte Plaquette de tronçonnage et gorge MGEH R/L

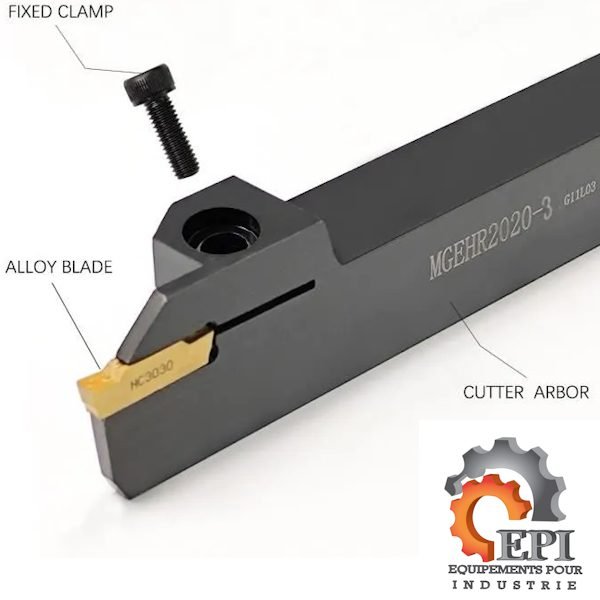

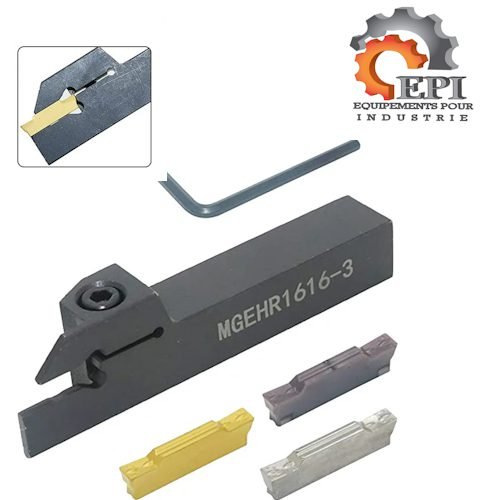

Les porte-outils carrés, à droite ou à gauche, sont prévus pour les plaquettes de largeur 2 , 3 , 4 et 5 mm. Ces porte-outils s’utilisent avec les plaquettes MGMN / MRMN neutres de la largeur correspondante. Les porte-outils MGEHR/L ont un bridage de la plaquette par vis

Utilisation :

Sur les tours CNC et traditionnels

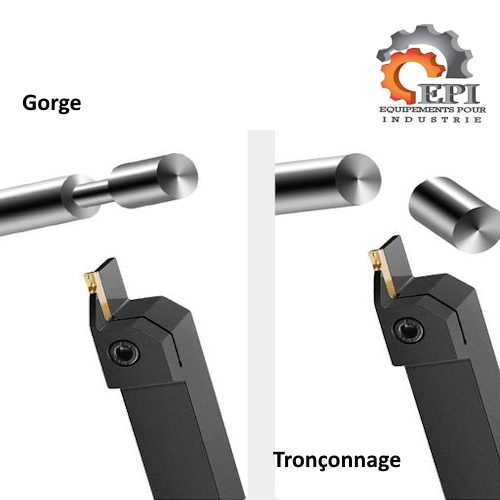

pour le tronçonnage de parois ou à cœur et l’usinage de gorges dans tout type de matières : Aciers, aciers alliés, inox, laiton, aluminium…

Les porte-outils s’utilisent lorsqu’un bloc et une lame sont trop encombrants ou qu’on recherche une solution plus économique.

Informations complémentaires :

Bridage par vis :

Le système de tronçonnage et gorges à plaquette réversible.

Présentation et avantages du système :

1 – Plaquette réversible avec deux arêtes de coupe.
2 – Plaquette de conception hélicoidale pour les largeurs supérieures ou égales à 4 mm. Ceci permet l’usinage à des profondeurs supérieures à la longueur de la plaquette. L’arête de coupe arrière est inclinée par rapport à l’arête frontale pour ne pas entrer en contact avec la surface déjà usinée de la gorge lorsque l’outil pénètre profondément dans la pièce.
3 – Serrage fiable assuré par les surfaces prismatiques de grandes dimensions même dans les conditions d’usinage instables.
4 – Possibilité de fixation de la plaquette soit par bridage élastique pour l’usinage de gorges profondes et de grands diamètres soit par vis pour les petits diamètres.
